2.4 队列管理（Queue Management）

2.4.1 硬件队列（Hardware Queues）

WLAN硬件，根据frame的不同类型，提供了一些传输queue，来优化frame的传输。HAL模块提供了一些API，供LAMC层去修改这些queue的属性，比如AIFS、CWMin、CWMax、TXOPLimit等。本设计最多支持HAL_NUM_TX_QUEUES个队列（HAL设置此宏为10）。其队列的优先级是降序的，也就是说，queue9是最高优先级的，queue0是最低优先级的。

2.4.2 LMAC队列的支持（LMAC Queuing Support）

2.4.2.1 ath_txq

ath_txq是LMAC层的数据结构，它跟hardware queue是一一对应的关系。ath_txq作为结构体ath_softc的成员变量，定义成这样：sc_txq[HAL_NUM_TX_QUEUES]，所以共有HAL_NUM_TX_QUEUES (10)个ath_txq（在LMAC中，缩写成“txq”）。
在这10个txq中，前4个，即queue0-3被称为DATA queue，他们分别与4个WMM access类型相对应：background、best effort、video、voice。
txq-9叫做beacon queue (bcnq) ，beacon frame会在这个queue中管理。
txq-8叫做content-after-beacon (CAB) queue (cabq)。这个queue主要用于，在beacon传输后，分发从每个VAP得到的组播frame。
剩下的txq 4-7，用于其他类型。其中一些会用于满足一些featrue的需求，详细说明请参看对应的feature章节。

2.4.2.2 软件队列（Software Queues）

LMAC还提供software queue，分离于hardware queue。driver提供的transmit descriptor是有限资源，因此software queue主要用于流控（flow control）。
LMAC提供两种software queue：

2.4.2.2.1 TID队列（Traffic Identifier (TID) Queues）

IEEE 802.11标准为每个流量（traffic classification）节点提供最多16个TID。因此LMAC也提供16个TID queue，与LMAC自己创建的ath_node一一对应，用于数据流。这些TID queue用数据结构ath_atx_tid来表示。
UMAC的data frame，根据其packet类型，会选择一个TID queue使用。而对于management frame，结构体ath_node中增加了一个额外的TID queue （TID-17），用于处理除beacon以外的所有management frame。
17个TID queue中所有的frame都通过hardware data queues 0-3来传输。那这17个TID queue（与 ath_node对应）是如何分配到这4个hardware data queue的，主要是通过一个叫做access category queue的媒介来进行的。缩写为“acq”，由结构体ath_atx_ac来代表。

• Tid queue 0和1，与acq0 list对应（Background access category queue，txq0）。
• Tid queue 2和3，与acq1 list对应（Best effort access category queue，txq1）。
• Tid queue 4和5，与acq2 list对应（Video access category queue，txq2）。
• Tid queue 6和17，与acq3 list对应（Voice access category queue，txq3）。

2.4.2.2.2 组播帧队列（Multicast Frame Queues）

对于每个VAP实例（avp），LMAC都提供一个software queue用于multicast frame。这些queue在结构体ath_vap中定义为“av_mcastq”。从VAP得到的multicast frame会放到av_mcastq队列中，并通过CAB queue（txq8）来传输出去。

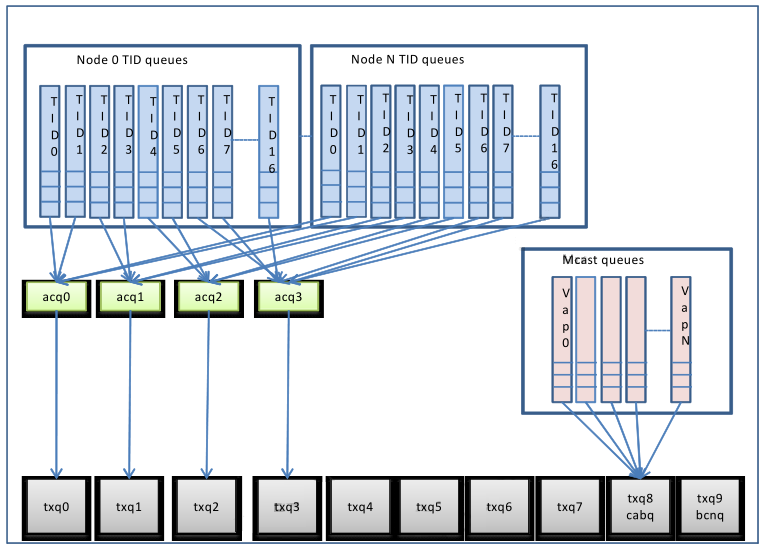

图 2-3 说明了TID queue、mcast queue与hardware queue的对应关系。

图 2-3 Transmit Queue关系图
